Linux内核地址空间划分

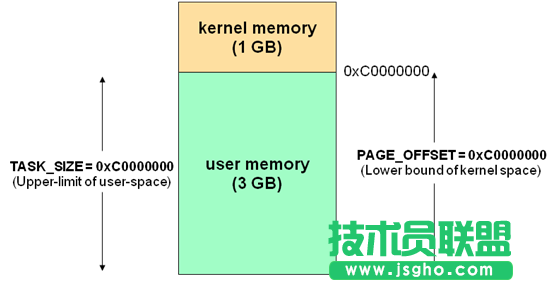

通常32位Linux内核虚拟地址空间划分0~3G为用户空间，3~4G为内核空间(注意，内核可以使用的线性地址只有1G)。注意这里是32位内核地址空间划分，64位内核地址空间划分是不同的。
通常32位Linux内核虚拟地址空间划分0~3G为用户空间，3~4G为内核空间(注意，内核可以使用的线性地址只有1G)。注意这里是32位内核地址空间划分，64位内核地址空间划分是不同的。
Linux内核高端内存的由来
当内核模块代码或线程访问内存时，代码中的内存地址都为逻辑地址，而对应到真正的物理内存地址，需要地址一对一的映射，如逻辑地址0xc0000003对应的物理地址为0×3，0xc0000004对应的物理地址为0×4，… …，逻辑地址与物理地址对应的关系为
物理地址 = 逻辑地址 – 0xC0000000：这是内核地址空间的地址转换关系，注意内核的虚拟地址在“高端”，但是ta映射的物理内存地址在低端。
实际上，“内核直接映射空间”也达不到 1G， 还得留点线性空间给“内核动态映射空间” 呢。
因此，Linux 规定“内核直接映射空间” 最多映射 896M 物理内存。
对于高端内存，可以通过 alloc_page() 或者其它函数获得对应的 page，但是要想访问实际物理内存，还得把 page 转为线性地址才行(为什么?想想 MMU 是如何访问物理内存的)，也就是说，我们需要为高端内存对应的 page 找一个线性空间，这个过程称为高端内存映射。
假 设按照上述简单的地址映射关系，那么内核逻辑地址空间访问为0xc0000000 ~ 0xffffffff，那么对应的物理内存范围就为0×0 ~ 0×40000000，即只能访问1G物理内存。若机器中安装8G物理内存，那么内核就只能访问前1G物理内存，后面7G物理内存将会无法访问，因为内核 的地址空间已经全部映射到物理内存地址范围0×0 ~ 0×40000000。即使安装了8G物理内存，那么物理地址为0×40000001的内存，内核该怎么去访问呢?代码中必须要有内存逻辑地址 的，0xc0000000 ~ 0xffffffff的地址空间已经被用完了，所以无法访问物理地址0×40000000以后的内存。
显 然不能将内核地址空间0xc0000000 ~ 0xfffffff全部用来简单的地址映射。因此x86架构中将内核地址空间划分三部分：ZONE_DMA、ZONE_NORMAL和 ZONE_HIGHMEM。ZONE_HIGHMEM即为高端内存，这就是内存高端内存概念的由来。
在x86结构中，三种类型的区域(从3G开始计算)如下：
ZONE_DMA 内存开始的16MB
ZONE_NORMAL 16MB~896MB
ZONE_HIGHMEM 896MB ~ 结束(1G)

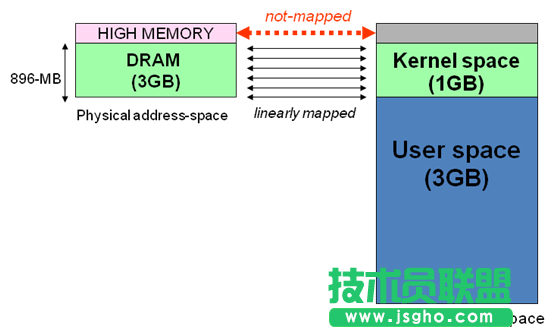

高端内存是指物理地址大于 896M 的内存。对于这样的内存，无法在“内核直接映射空间”进行映射。
为什么?
因为“内核直接映射空间”最多只能从 3G 到 4G，只能直接映射 1G 物理内存，对于大于 1G 的物理内存，无能为力。
高端内存映射有三种方式：
1、映射到“内核动态映射空间”
这种方式很简单，因为通过 vmalloc() ，在“内核动态映射空间”申请内存的时候，就可能从高端内存获得页面(参看 vmalloc 的实现)，因此说高端内存有可能映射到“内核动态映射空间” 中。
2、永久内核映射
如果是通过 alloc_page() 获得了高端内存对应的 page，如何给它找个线性空间?
内核专门为此留出一块线性空间，从 PKMAP_BASE 到 FIXADDR_START ，用于映射高端内存。在 2.4 内核上，这个地址范围是 4G-8M 到 4G-4M 之间。这个空间起叫“内核永久映射空间”或者“永久内核映射空间”
这个空间和其它空间使用同样的页目录表，对于内核来说，就是 swapper_pg_dir，对普通进程来说，通过 CR3 寄存器指向。
通常情况下，这个空间是 4M 大小，因此仅仅需要一个页表即可，内核通过来 pkmap_page_table 寻找这个页表。
通过 kmap()， 可以把一个 page 映射到这个空间来
由于这个空间是 4M 大小，最多能同时映射 1024 个 page。因此，对于不使用的的 page，应该及时从这个空间释放掉(也除映射关就是解系)，通过 kunmap() ，可以把一个 page 对应的线性地址从这个空间释放出来。
3、临时映射
内核在 FIXADDR_START 到 FIXADDR_TOP 之间保留了一些线性空间用于特殊需求。这个空间称为“固定映射空间”
在这个空间中，有一部分用于高端内存的临时映射。
这块空间具有如下特点：
1、 每个 CPU 占用一块空间
