这不是什么新鲜东西，无线路由器很早前就开始使用了，不过最近才慢慢理解其原理。现在网络嵌入式设备的功能越来越强大了，各芯片厂商的解决方法支持着这种复杂性。最近公司实习，做一个家庭网关的项目。下面的内容应该不算泄密吧，写得随意一点。
1.一个网络芯片架构

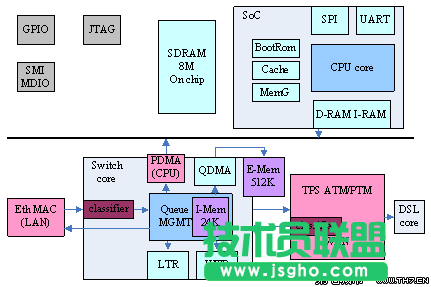

大家应该看得出来，这是一个DSL芯片。其网络部分由一个switch core构成核心，对外有3个交换口(粉红色的)：左侧为以太网MAC，可外接以太网芯片MAC或PHY，称为LAN端;右侧为DSL的TPS子层，按照DSL标准传输ATM/PTM数据，成为WAN端;上面的是一个PDMA片级总线，与片上系统SoC通信。
另外还有几个额外的交换口，主要是提供额外功能的：一个QDMA用于扩展core外Mem;LTR和WTR是两个转换引擎，当LAN或WAN端的数据包需要一些特殊处理时(如VLAN、PPPOE头等)，会被分别交换到这两个口进行转换后，再发回Queue中。再另外，LAN、WAN端各有一个classifier，是预分类器，在数据包进入switch core前，先进行一个粗略的划分，决定发往哪个端口。
以上的这些功能都市switch core独立完成的，SoC系统只需对其进行简单的配置、控制即可。所以SoC的新能并不需要太高(CPU大概是130MHz的)。注意，该switch core和一般以太网switch的区别，首先其端口类型就不同，所提供的功能也跟为复杂。

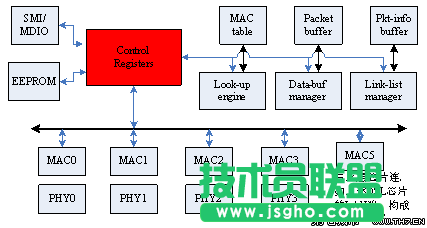

这里给出一个简单的以太网switch芯片的架构，如下图所示，其核心就是一个register集，对它们进行配置(内部EEPROM、或外部MDIO总线)，可以实现port-VLAN、二层filter等功能。其结构相对简单，因为其所有端口都是以太网口。

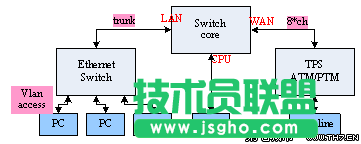

用该芯片接在上述DSL芯片的LAN端，构成网络系统如下图所示：
以太网switch可以自主实现port-VLAN功能，并通过一个trunk口与switch core相连。而switch core有很好的vlan_tag classifier功能。另外WAN端实现了8个硬件通道PVCs，且switch core也能对它进行很好的classifier。综上，就可以实现所谓的port-mapping功能，只要一跟DSL接入线，就可在家庭里实现IPTV、Internet、可视电话等业务的分离。
注意，所有这些功能都是switch core自动完成的，网络数据包不需要进入SoC的协议栈，这和后面讲的一般的路由器是不同的。
2.嵌入式片上系统
2.1与外界的交互方式
这里的SoC系统主要功能有：与外界用户的交互，解析用户指令，配置系统。
解析指令对软件系统来说很简单，配置系统，前面也说了，主要是读写一些register，也很简单。关键就在于与外界用户交互。
很容易想到的一种方式是网络，SoC也连在switch core上，有自己的IP、MAC。当然它和switch core是片上bus相连的，通信时并不需要MAC，这里只是把自己伪装成一个通用的以太网设备，可以被switch core和外界PC识别。
要通信，当然就需要协议栈了，不过，这里的SoC系统不需要处理额外(正常通信)的数据，所以协议栈也选择简单的LWIP，如之前的博文所述。最常用的网络通信方式就http了，另外还有telent等。
呵呵，连接192.168.1.1实际就是去连接其内部的SoC，一般的交换机、路由器都是这样的，而不是什么端口。当我还是一个超级菜鸟时，这个问题困扰了好久，纠结。
另外，嵌入式系统中，还有一个最常用的交互方式是串口UART。UART是一个非常简单的I/O设备，它通过直接读写管脚的电平信号(串行的)来实现输入输出，没有任何额外的中断、控制等机制。虽然简单，不能用以实现复杂、可靠的功能，但用作嵌入式系统的调试方法却非常有效。
UART就像是嵌入式设备的键盘/显示器。它是一种非常简单的硬件资源，在它之上可以构建通用的I/O设备tty，在tty之上，就可以实现各种应用，如shell等。
硬件资源UART、虚拟层设备tty都是系统的资源，在Uc/OS中，一般作为全局量，在其上的应用则通过task来完成。如XSHELL_TASK中，就是通过一个while(1)循环，不停地通过tty_get_line()读取命令行。注意，该函数已经不是裸的硬件操作了，而是加上了一个上层操作，即识别/r/n来作为结束符，也是通过一个while(1)循环来作的。读到电平为空，则忽略，因为UART太简单了，没有中断、缓存机制等(没有详细区考究，只是粗略地浏览了一下代码，好像是这样的吧!)。
最后，外界用户读写电平，当然不同用示波器了。呵呵，PC上装个串口驱动，那么PC的键盘/显示器就为嵌入式板子所用啦。
2.2bootloader
这就像一个心结，你一天不理解它，就一天不能安心地开发嵌入式系统，尽管你可以把软件写得很出色。
