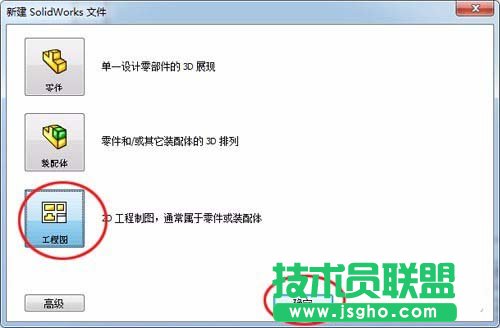

1、打开SolidWorks软件，单击菜单中“文件”—>“新建”，弹出对话框如下图，选择“工程图”，然后单击确定

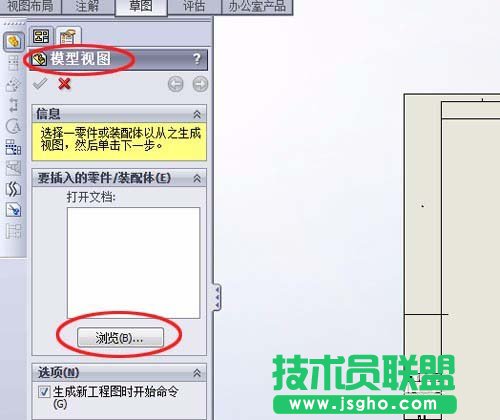

2、在左边的“模型视图”属性管理框中单击“浏览”按钮，选择以画好的三维模型，这里以螺栓为例

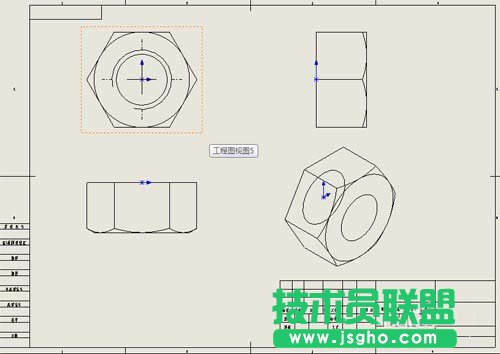

3、将螺栓三维模型按主视图、俯视图、左视图和三维示意图的顺序依次放置在图纸中，如下图

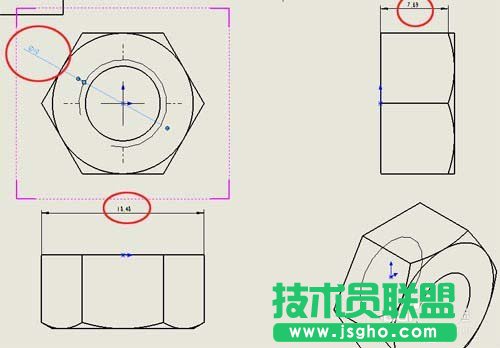

4、在工具栏中选择“智能尺寸”按钮，依次在三视图中标注螺栓尺寸，如下图

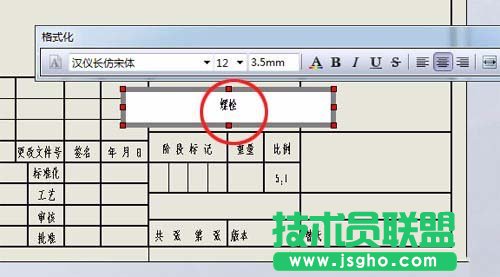

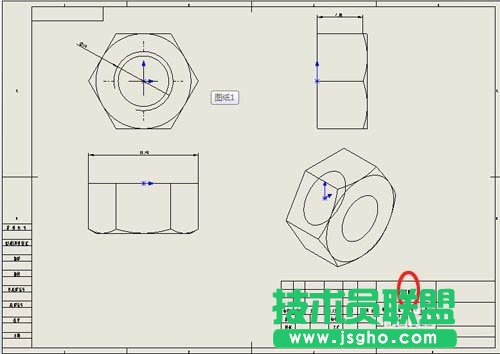

5、然后在右下角标题栏中添加元件名称(如螺栓)等元件信息，如下图
6、至此，我们就将一个三维模型转换成二维图纸形式，方便元件的加工和安装。
